AS撕裂式排污泵是本司采用德国ABS公司技术研发而成，此系列水泵具有带撕裂的结构，能将污水中长纤维、袋、带、草、布条等物质撕裂、切断，然后顺利排放，特别适合于输送含有坚硬固体、纤维物的液体以及特别脏、粘、滑的液体。
AS撕裂式排污泵水力性能先进、成熟，产品经性能测试，各项指标均符合有关设计要求。
本司产品全部采用计算机设计和优化处理，公司拥有雄厚的技术力量、丰富的生产经验和完善的检测手段，从而保证产品质量的稳定可靠。
结构紧凑 移动方便 安装简单 排污能力强 无堵塞可减少工程造价 无需建造泵房 不需专人看管
1、采用新材料的机械密封，可以使泵连续运行在8000小时以上。
2、结构紧凑，移动方便，安装简单，可减少工程造价，无需建造泵房
3、能够在全扬程范围内使用，而保证电机不会过载.
4、浮球开关可以根据所需的水位变化，自动控制泵的启动与停止，不需专人看管.
5、采用先进技术，排污能力强，无堵塞，能有效地通过直径Ø30～Ø80毫米的固体颗粒.
6、撕裂机构能够把纤维状物质撕裂、切断、然后顺利排放，无需在泵上加滤网。
7、设计合理，配套电机功率小，节能效果显著.
8、双导轨自动安装系统，它给安装、维修带来了极大的方便，人可不必为此而进出污水坑。
9、配备全自动保护控制箱对产品的漏电、漏水以及过载等进行了有效保护，提高了产品的安全性与可靠性。
流量：15-145m3/h；
扬程：4-25m；
转速：1450-2900r/min；
口径：φ76-φ152；
温度范围：-15-+40℃；
工作压力：≤1.0Mpa。
◆工厂、商业严重污染废水的排放
◆医院、宾馆的污水排放
◆城市污水处理厂排放系统
◆市政工程、建筑工地
◆住宅区的污水排水系统
◆勘探、矿山配套附机
◆人防系统排水站
◆农村沼气池、农田灌溉
|
|

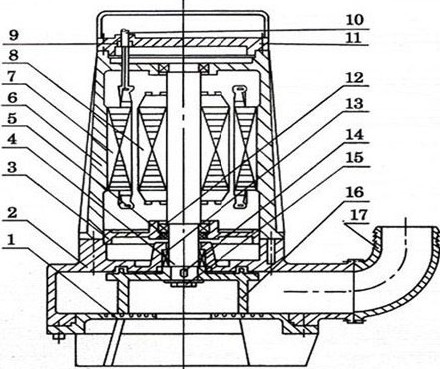

1 |
底座 |
10 |
电缆 |
|
2 |
泵体 |
11 |
上盖 |
|
3 |
轴承体 |
12 |
轴承 |
|
4 |
轴 |
13 |
机械密封 |
|
5 |
唇型密封 |
14 |
平键 |
|
6 |
电机壳 |
15 |
叶轮螺母 |
|
7 |
定子鉄芯 |
16 |
叶轮 |
|
8 |
转子铁芯 |
17 |
弯管 |
|
9 |
进线密封 |
|
|
AS撕裂式排污泵性能参数
| AS撕裂式排污泵 |
流量 |
扬程 |
电机功率 |
转速 |
额定电压 |
额定电流 |
配用胶
管内径 |
AS撕裂式排污泵自耦装置 |
重量
KG |
| m3/h |
(M) |
(kw) |
r/min |
(V) |
(A) |
mm |
| AS10-2CB |
15 |
4.5 |
1.1 |
2850 |
380 |
2.9 |
76 |
80GAK |
30 |
| AS16-2CB |
29 |
7.6 |
1.5 |
2850 |
380 |
3.5 |
76 |
80GAK |
33 |
| AS30-2CB |
42 |
11 |
3 |
2850 |
380 |
6.4 |
76 |
80GAK |
40 |
| AS55-2CB |
45 |
13 |
5.5 |
2900 |
380 |
11.1 |
127 |
100GAK |
165 |
| AS55-4CB |
100 |
7.5 |
5.5 |
1450 |
380 |
11.6 |
152 |
150GAK |
180 |
| AS75-2CB |
60 |
18 |
7.5 |
2900 |
380 |
15 |
127 |
100GAK |
185 |
| AS75-4CB |
145 |
10 |
7.5 |
1450 |
380 |
15.4 |
152 |
150GAK |
200 |
| AV14-4 |
22 |
5.8 |
1.5 |
1450 |
380 |
3.5 |
76 |
80GAK |
33 |
| AV55-2 |
30 |
20 |
5.5 |
2900 |
380 |
11.1 |
76 |
100GAK |
165 |
| AV75-2 |
30 |
25 |
7.5 |
2900 |
380 |
15 |
76 |
100GAK |
200 |
|
故障原因 |
原因分析 |
处理方法 |
|
泵的流量或扬程下降 |
1.泵反转
2、输送扬程太高。
3、抽吸的介质走旁路。
4、出水管泄漏。
5、出水管局部可能被沉积物堵死
6、泵局部堵塞。
7、叶轮/底座磨损。 |
1、关掉控制箱的总电源，洞換任何二相电源线。
2、 检查：a、选择的泵型号是否正确。
b、出水管尺寸是否正确。
3、 检查阀门是否被关死，然后满员载测试泵。
4、 找出泄漏，幷逬行修正。
5、 检查管线，清理或更換新的。
6、 吊起泵涌理，如果泵放在滤网內，同样也需检查和清理
7、 吊起泵凋整间隙或更換零件。 |
|
泵的运转后无流量 |
1、气塞。
2、检查出水排放阀门。
3、泵反转。 |
1、 a、接二连三地打幵和关闭阀门几次。
b、启动停止泵几次，每次重新启动之间间隙为2—3分钟
c、根据不同的安装方法，检査是否需裝一个空气释放阀
2、 a、如果阀门处于关闭状态应打幵。
b、如果装反了，应重新倒过来。
3、 参见1.（1） |
|
泵起动和停止太频繁 |
1、浮球开关定的距离太短。
2、逆止阀故障，逆止阀不能止回，使液体倒流入污水池。 |
1、重调浮球开关，延长运行时间。
2、检查并维修。 |
|
停止失灵 |
1、浮球幵关，亭止"功能失灵”。
2、浮球上浮子卡在"工作"的位置 |
1、检查，如需要应予更换。
2、忪幵，如需要的活，可改変位置。 |
|
泵起动后，断路器/过载器跳开 |
1、电压低。
2、电压过高。
3、电讥接线不对
4、在蜗壳底部堆积了泥浆或?它沉积物。 |
1、 a、检查控制盒电压，如电压过低，暂时不能使用。 b、电缆线过长，引起压降过大，应尽量缩短电缆，幷适当选择粗些的电缆。
2、装变压器，将电压洞到规定的范围。
3、检查在控制盒中的电缆彩色编号和接头标号并检查接线
4、清理泵和污水池，参见安装说明中的有关部分。 |
|
泵不能启动，熔丝熔断或断路器跳开 |
1、浮球故障。
2、绕组、接头或电缆断路。
3、泵被堵塞 |
1、检查使用旁路浮球幵关是否能启动泵。如是，应检查浮球幵关。
2、用欧姆表检查。如果证明是路，检查绕组，接线头及电缆。
3、切断电源，将泵移出污水池，清除障碍物复位前试用一下。 |
|
泵启动不了，但熔丝没断或过载保护器不跳开 |
1、没电。
2、绕组、电缆、接线头或控制麁断路。 |
1、检查控制盒是否有电。
2、检查电缆、电机的接头和绕组。 |
