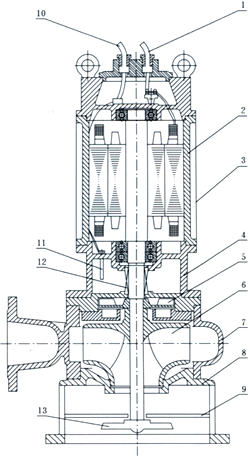

JYWQ自动喷压搅匀排污泵结构图及结构特点
|
|
|
1 |
主 电 缆 |
|
2 |
机 壳 |
|
3 |
内循环套 |
|
4 |
油 箱 |
|
5 |
副 叶 轮 |
|
6 |
叶 轮 |
|
7 |
泵 体 |
|
8 |
底 座 |
|
9 |
隔 板 |
|
10 |
控制电缆 |
|
11 |
油水探头 |
|
12 |
机械密封 |
|
13 |
搅 拌 件 | |
JYWQ自动喷压搅匀排污泵结构特点
1、采用独特的双流道无堵塞叶轮结构，提高污水污物的过流能力和排污能力。
2、自动搅拌装置，产生极强的搅拌力，将池内的沉淀物搅拌成悬浮物后吸入叶轮排出，达到清淤的作用。
3、隔板将底座一分为二，搅拌与进水互不影响。
4、机械密封为双端面机械密封，长期处于油室中，保证水泵安全可靠地运行。
5、副叶轮结构的流体动力密封，既有辅助密封作用，从而保护机械密封，又平衡轴向力，延长轴承的使用寿命。
6、泵连线腔内没有漏水检测探头，出现漏水时，探头发出信号，控制系统对泵实施保护，本公司可配全自动安全保护控制柜。
7、电机定子采用B级和F级绝缘，内设热保护器，当电机过载发热，保护器及时作出动作，对泵和电机实施绝对的保护。
8、油室内装有油水探头，当机械密封损坏后，水进入油室，探头发出信号由控制系统对水泵实施保护。
9、JPWQ带内循环冷却系统，能保证水泵在水池最低水位正常工作。
|
