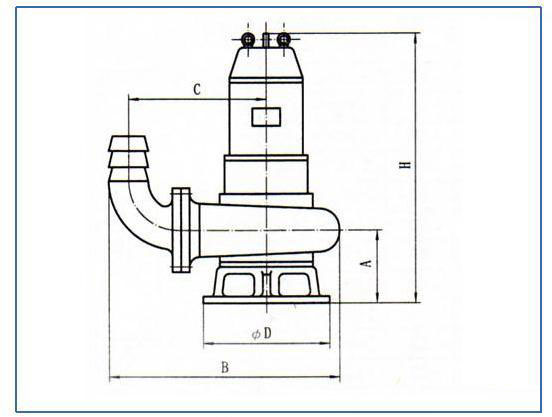

WQ固定式耦合潜污泵安装尺寸图

WQ固定式耦合潜污泵安装尺寸图

WQ潜水排污泵型号	A	B	C	D	H
25WQ8-22-1.1	110	305	195	190	410
32WQ12-15-1.1	110	305	195	190	410
40WQ15-15-1.5	120	340	215	240	600
40WQ15-30-2.2	120	340	215	240	600
50WQ20-7-0.75	125	370	225	240	550
50WQ10-10-0.75	125	370	225	240	550
50WQ20-15-1.5	120	345	215	240	600
50WQ15-25-2.2	120	345	215	240	600
50WQ18-30-3.0	125	370	225	240	630
50WQ25-32-5.5	155	410	255	310	730
50WQ20-40-7.5	155	410	255	240	730
65WQ25-15-2.2	125	410	260	240	610
65WQ37-13-3.0	125	410	260	240	630
65WQ25-30-4.0	125	420	270	240	680
65WQ30-40-7.5	155	450	290	310	730
65WQ35-50-11	165	460	290	350	920
65WQ35-60-15	165	460	290	350	920
80WQ40-7-2.2	165	490	325	310	700
80WQ43-13-3.0	165	445	295	310	740
80WQ40-15-4.0	165	445	295	310	800
80WQ65-25-7.5	165	490	325	310	770
100WQ80-10-4.0	175	620	420	350	800
100WQ110-10-5.5	185	650	420	350	800
100WQ100-15-7.5	185	650	420	350	800
100WQ85-20-7.5	185	650	420	350	800
100WQ100-25-11	210	710	450	420	960
100WQ100-30-15	225	740	485	420	950
100WQ100-35-18.5	225	740	485	470	1000
125WQ130-15-11	225	740	470	420	960
125WQ130-20-15	225	740	470	420	960
150WQ145-9-7.5	225	770	480	420	850
150WQ180-15-15	225	780	480	470	960
150WQ180-20-18.5	225	780	480	470	1020
150WQ180-25-22	225	780	480	470	1020
150WQ130-30-22	250	860	520	470	1180
150WQ180-30-30	250	860	520	540	1230
150WQ200-30-37	250	860	520	540	1300
200WQ300-7-11	275	900	560	540	1130
200WQ250-11-15	275	900	560	540	1130
200WQ400-10-22	275	900	560	540	1200
200WQ400-13-30	275	900	560	540	1250
200WQ250-15-18.5	275	900	560	540	1200
200WQ300-15-22	275	900	560	540	1200
200WQ250-22-30	275	900	560	540	1250
200WQ350-25-37	275	900	560	540	1350
200WQ400-30-55	290	920	580	540	1400
250WQ600-9-30	320	1100	650	540	1650
250WQ600-12-37	320	1100	650	540	1650
250WQ600-15-45	320	1080	650	540	1650
250WQ600-20-55	320	1080	650	540	1650
250WQ600-25-75	320	1100	650	540	1650
250WQ800-12-45	320	1080	650	540	1650
300WQ500-15-45	400	1200	800	600	2040
300WQ800-15-55	400	1200	800	600	2040
300WQ600-20-55	400	1200	800	600	2050
300WQ800-20-75	400	1200	800	600	2100
300WQ950-20-90	400	1200	800	600	2200
300WQ1000-25-110	400	1200	800	600	2200
350WQ1100-10-55	450	1350	950	600	1950
350WQ1500-15-90	450	1350	950	600	2160
350WQ1200-18-90	450	1350	950	600	2160
350WQ1100-28-132	450	1350	950	600	2500
350WQ1000-36-160	450	1350	950	600	2600
400WQ1500-10-75	510	1480	1100	700	2100
400WQ2000-15-132	510	1480	1100	700	2500
400WQ1700-22-160	510	1480	1100	700	2600
400WQ1500-26-160	510	1480	1100	700	2620
400WQ1700-30-200	510	1480	1100	700	2550
400WQ1800-32-250	510	1480	1100	700	2860
