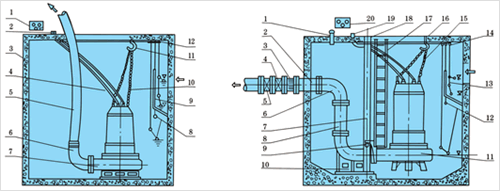

JYWQ自动搅匀潜水排污泵安装图
前面一种是直接安装，也就是移动式安装；后面一种是固定式安装，也就是配耦合安装方式，下面一一做解读
|
1、 电机保护器 |
7、泵 |
|
2、 电缆线出管 |
8、浮球开关 |
|
3、 水池 |
9、隔板 |
|
4、 电缆线 |
10、索链 |
|
5、 出水软管 |
11、吊钩 |
|
6、 软管接头 |
12、浮球固定架 |
|
|
1、 通风节 |
9、支架 |
17、人梯 |
|
2、 预埋管 |
10、耦座 |
18、支撑架 |
|
3、 膨胀节 |
11、潜污泵 |
19、电缆出线管 |
|
4、 闸阀 |
12、浮球开关(水位开关) |
|
5、 止回阀 |
13、隔板 |
20、电机保护器 |
|
6、 弯管 |
14、浮球固定架 |
|
7、 导轨 |
15、索链 |
|
8、出水管 |
16、挂钩 | |
